5축 CNC 머시닝 센터
Othala는 복잡한 설계를 위한 맞춤형 금속 부품을 제공하는 최고의 5축 CNC 가공 서비스 중 하나입니다. 우리 회사는 다양한 산업 분야에서 수십 년의 경험을 가진 고정밀 가공 전문가를 보유하고 있습니다. 당사의 5축 기계는 고객의 요구 사항에 따라 고품질 CNC 밀링 및 선삭 부품을 제조합니다. 당사의 최첨단 5축 CNC 머시닝 센터는 뛰어난 정확도로 정밀 부품을 생산합니다.
5축 가공을 위한 설계 지침
5축 CNC 가공에 대한 기본 지침에는 부품 제조 가능성을 개선하고 외관을 개선하며 전체 생산 시간을 단축하는 데 도움이 되는 중요한 설계 고려 사항이 포함되어 있습니다.
| US | 미터법 | ||
|---|---|---|---|
| 최대 치수 | 지름 | 17인치. | 431mm |
| 길이 | 39인치. | 990mm | |
| 최소 치수 | 지름 | 0.003인치. | 0.08mm |
| 길이 | 0.019인치. | 0.5mm | |
| 벽 두께 | 0.004인치. | 0.1mm | |
| 각도 | 90° 미만 | 90° 미만 | |
| 허용 오차 | +/- 0.0002인치. | +/- 0.005mm |
5축 CNC 가공 가이드라인
간소화된 형상과 최소한의 설정으로 부품을 설계하여 복잡한 윤곽과 향상된 표면 마감을 위해 5축 동시 모션을 활용하세요.
5축 가공용 재료
- 알루미늄
- 황동
- 저탄소 강철
- 강철 합금
- 스테인리스 스틸
- 티타늄
5축 CNC 가공 부품의 표면 마감 옵션
5축 가공 부품을 위한 다양한 표면 마감 옵션을 제공하여 다양한 요구 사항을 충족합니다. 여기에는 가공된 상태(공구 자국이 남음), 아노다이징(알루미늄 내식성 및 색상), 폴리싱(고광택 외관)과 같은 일반적인 마감 처리가 포함됩니다. 1 또한 샌드 블라스팅(무광택 질감을 위한), 텀블링(작은 부품을 매끄럽게 하기 위한), 전기 연마(매끄러움과 내식성을 높이기 위한), 알로딘, 파우더 코팅, 전기 도금 등 다양한 코팅을 통해 보호 및 특정 특성을 강화하는 등 보다 전문적인 옵션도 제공합니다.
이 외에도 경도 및 강도와 같은 재료 특성을 변경하는 열처리, 새틴 질감을 위한 브러시 마감, 강철을 위한 흑색 산화물을 제공합니다.
| 알루미늄 | 도구 표시가 보이는 파손된 가장자리, 가벼운 비드 폭발로 파손된 가장자리 또는 도구 표시가 보이는 날카로운 가장자리 |
|---|---|
| 기타 모든 금속 | 눈에 보이는 도구 표시가 있는 가장자리 또는 가벼운 비드 폭발로 깨진 가장자리 |

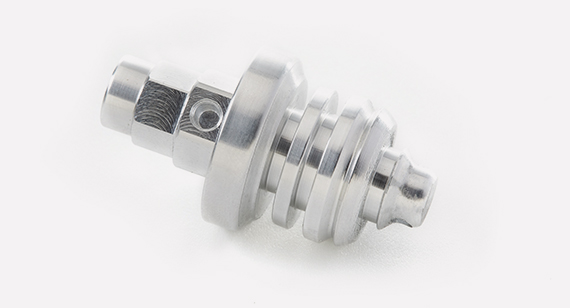

재료: 알루미늄
표면 마감: 깨진 가장자리

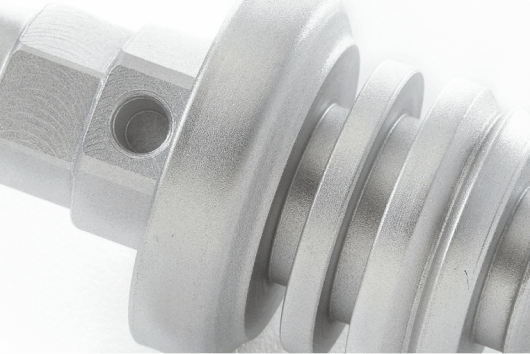

재료: 알루미늄
표면 마감: 비드 블라스트

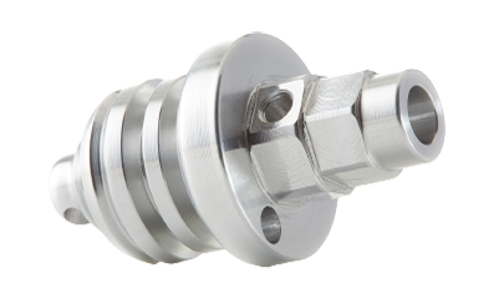

재료: 알루미늄
표면 마감: 날카로운 모서리
양극 산화 및 크로메이트 도금 사양
| 양극 산화 | 하드 아노다이징 | 크로메이트 |
|---|---|---|
| MIL-A-8625 유형 II, 클래스 2(Blk) MIL-A-8625 유형 II, 클래스 1(Clr) | MIL-A-8625 유형 III, 클래스 2(Blk) | MIL-DTL-5541 유형 II, 클래스 3(Clr) |
빠른 완료 마감
부품을 4일(신속 처리 1일 + 도금 3일) 이내에 받기 위한 요건은 다음과 같습니다:
- 알루미늄 6061/6082 및 7075 재료 적합성
- 나사 구멍이 막힌
- 마스킹 제공 불가
높은 요구 사항 마감
AS9100 및 ITAR과 같은 엄격한 요구 사항이 있는 5축 CNC 가공 프로젝트의 경우 국내 정밀 가공 서비스를 이용할 수 있습니다. 복잡한 아노다이징, 도금 또는 티타늄이나 니켈과 같은 특수 소재 또는 고유한 색상 요구 사항이 필요한 경우 제조 파트너로 구성된 디지털 네트워크를 활용하여 광범위한 전문 역량을 활용할 수 있습니다.
5축 CNC 가공이란 무엇인가요?

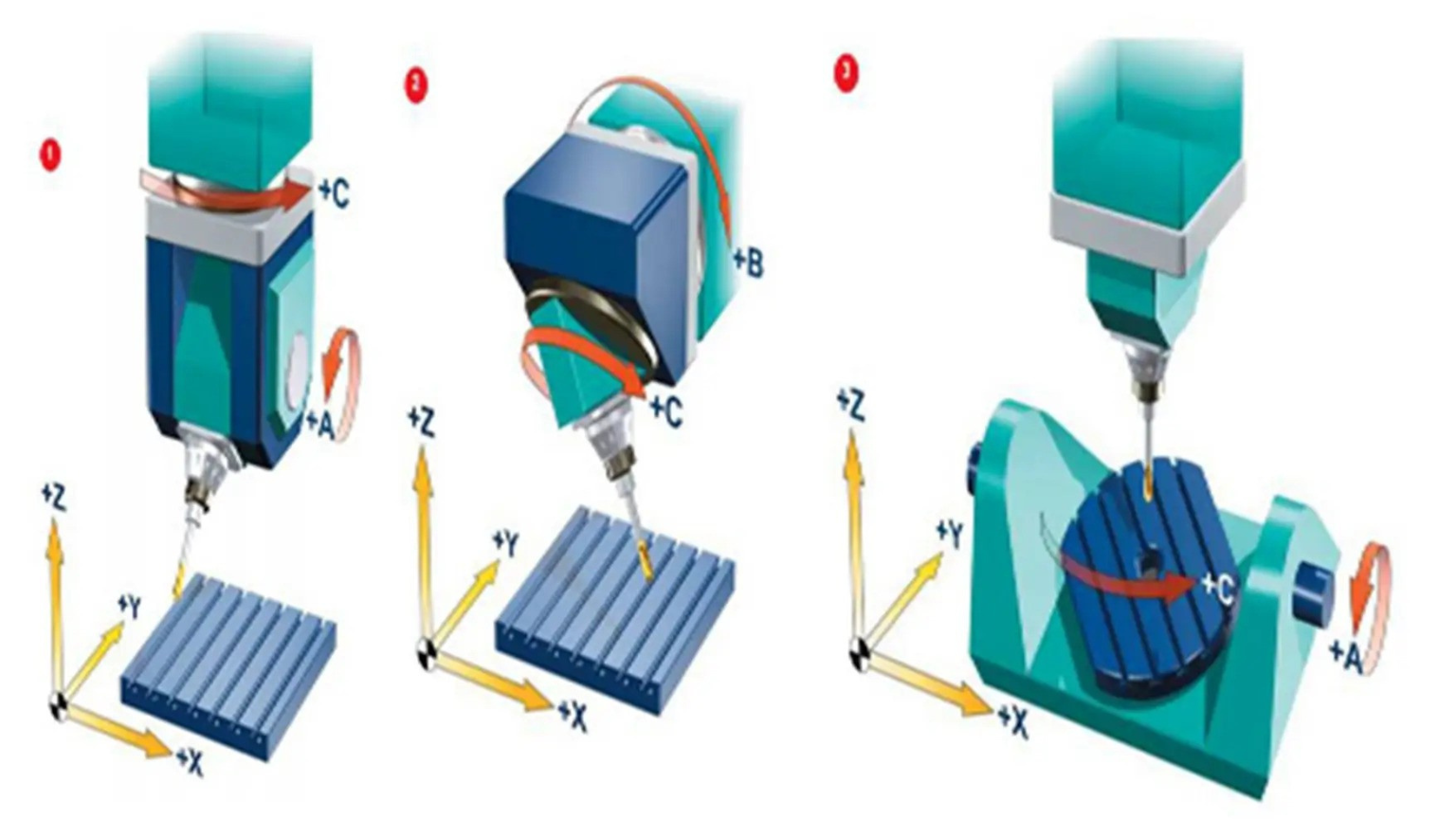

5축 CNC 가공은 절삭 공구가 5개의 다른 축에서 동시에 공작물을 가로질러 이동하는 컴퓨터 제어 제조 공정을 말합니다. 이러한 축에는 일반적으로 3개의 선형 축(X, Y, Z)과 2개의 회전 축(A와 B 또는 A와 C)이 포함됩니다. 이러한 동시 이동을 통해 단일 설정에서 매우 복잡한 형상, 언더컷 및 복잡한 디테일을 생성할 수 있으므로 취급을 최소화하고 정확도를 향상시킬 수 있습니다.
3개의 선형 축을 따라 공구를 이동하는 것으로 제한되는 3축 가공과 달리 5축 가공을 사용하면 절삭 공구를 기준으로 다양한 각도로 공작물의 방향을 지정할 수 있습니다. 이 기능은 여러 설정과 픽스처의 필요성을 크게 줄여줍니다.
